Máy thổi khí HWANG HAE – Ring Blower – Máy thổi khí dạng vòng

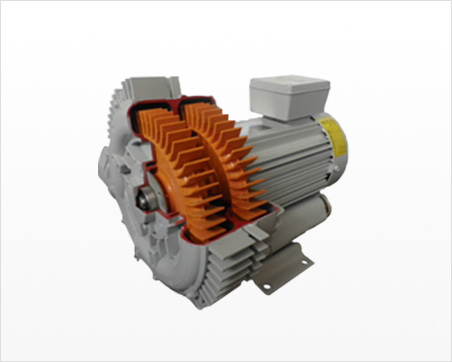

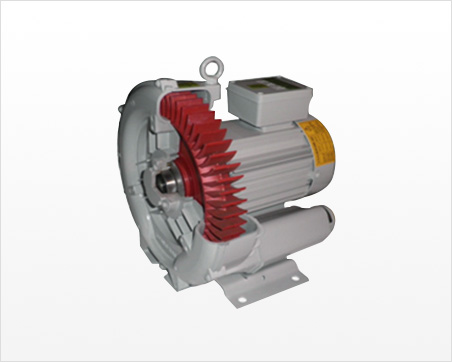

Ring blower is a machine used in various industrial fields that require the power of high pressure air and is known as a regenerative blower. It is designed and manufactured in various sizes and structures depending on usage and performance. It is a fluid machine that produces high pressure air with a low flow rate. There are two ring blower types, single and double ring blower according to the number and shape of the impeller. Single ring blower compresses air once with one impeller, double ring blower compresses air twice with two impellers.

Máy thổi vòng là một loại máy được sử dụng trong nhiều lĩnh vực công nghiệp khác nhau đòi hỏi sức mạnh của khí áp suất cao và được gọi là máy thổi tái sinh. Nó được thiết kế và sản xuất theo nhiều kích thước và cấu trúc khác nhau tùy thuộc vào mục đích sử dụng và hiệu suất. Đây là một loại máy lưu chất tạo ra khí áp suất cao với lưu lượng thấp. Có hai loại máy thổi vòng, máy thổi vòng đơn và máy thổi vòng đôi theo số lượng và hình dạng của cánh quạt. Máy thổi vòng đơn nén khí một lần bằng một cánh quạt, máy thổi vòng đôi nén khí hai lần bằng hai cánh quạt.



It is also classified according to the type of impeller feathers, and there are open channel types and side channel types.

Ngoài ra còn được phân loại theo loại cánh quạt, có loại kênh hở và loại kênh bên.

Recently, small and medium-sized equipment requiring low flow and high pressure is increasingly used for overcharging air, and is widely used in industrial high pressure blower requiring high pressure, septic tank for sewage and wastewater treatment plants, oxygen supply to farms, and industrial automation equipment requiring air power.

Gần đây, các thiết bị vừa và nhỏ yêu cầu lưu lượng thấp và áp suất cao ngày càng được sử dụng nhiều để nạp quá mức không khí và được sử dụng rộng rãi trong quạt gió công nghiệp áp suất cao yêu cầu áp suất cao, bể tự hoại cho nhà máy xử lý nước thải và nước thải, cung cấp oxy cho các trang trại và thiết bị tự động hóa công nghiệp yêu cầu năng lượng không khí.

Máy thổi vòng sử dụng nguồn điện cung cấp cho động cơ cảm ứng,
1Hút không khí bằng cách quay tốc độ cao của cánh quạt trong vỏ.
2Các rãnh cánh quạt cắt theo hướng xuyên tâm dọc theo chu vi của cánh quạt quay trong vỏ.
3Tăng áp suất bằng cách thay đổi áp suất do ma sát chất lỏng.
4Trên đây là nguyên lý không khí được xả ra bên ngoài.
Máy thổi vòng nhỏ được lắp ráp như trong hình bên dưới. Tuy nhiên, cấu trúc và hình thức của máy thổi vòng vừa và lớn có đôi chút khác biệt. Máy thổi vòng của H&H Electric được sản xuất trực tiếp tại nhà máy ở Hàn Quốc, không theo phương pháp OEM. Có máy thổi vòng thông thường được phân chia theo kích thước và số lượng cánh quạt và máy thổi vòng đặc biệt được phân chia theo phương pháp truyền động và mục đích sử dụng đặc biệt.
Máy thổi vòng đặc biệt là sau đây; Máy thổi vòng dẫn động bằng dây đai được truyền động bằng cách gắn dây đai vào động cơ và được sử dụng để tăng RPM bằng cách điều chỉnh tỷ số truyền của puli. Quạt gió kết nối khớp nối được điều khiển bằng cách lắp động cơ đặc biệt như loại chống cháy nổ mà người dùng muốn vì vỏ khớp nối được kết nối mà không cần động cơ cảm ứng. Quạt gió loại trục trần có thể được sử dụng bằng cách tiếp xúc với nguồn điện ở nơi không có điện. Quạt gió âm thanh được sản xuất theo cấu trúc mà quạt gió được lắp trong hộp chắc chắn với vật liệu bên trong hấp thụ âm thanh và được sử dụng để bảo vệ quạt gió khỏi bên ngoài và nơi cần tiếng ồn thấp.

  • The MP series is an IE3 grade product according to the International Efficiency (IE) standard grade of the International Electrical Standards Conference (IEC).
Sortation MODEL A motor(HP/Kw) Current(A)(220/380V) Ejected(mmAq) Inhalation(mmAq) Maximum air volume(m3/min)
50Hz 60Hz 50Hz 60Hz 50Hz 60Hz 50Hz 60Hz 50Hz 60Hz
1 stage Single phrase HRB-101 0.4/0.33 0.5/0.4 3.4 / – 3.8 / – 1000 1200 1000 1000 1.3 1.4
HRB-201 0.85/0.63 1.0/0.75 5.2 / – 6.3 / – 1200 1200 1200 1100 2.3 2.9
HRB-301 1.5/1.1 2.0/1.5 11.5 / – 12.5 / – 1800 1800 1600 1600 3.2 4.0
HRB-401 2.5/1.83 3.0/2.2 12.0 / – 19.0 / – 2200 2800 1800 2000 3.2 4.0
HRB-501 2.5/1.83 3.0/2.2 16.0 / – 22.0 / – 2100 2100 2000 2000 5.0 6.0
Three phrases HRB-100 0.5/0.4 0.7/0.5 2.5/1.45 2.4/1.4 1200 1300 1000 1200 1.3 1.4
HRB-200MP 1.0/0.75 1.2/0.93 4.0/2.3 3.2/1.8 1300 1300 1200 1200 2.3 2.9
HRB-200 1.0/0.75 1.2/0.93 4.0/2.3 4.2/2.4 1300 1300 1200 1200 2.3 2.9
HRB-300MP 2.0/1.5 2.3/1.75 5.9/3.3 7.2/4.2 2000 2000 1700 1800 3.4 4.0
HRB-300 2.0/1.5 2.3/1.75 7.0/4.0 7.6/4.4 2000 2000 1700 1800 3.4 4.0
HRB-400MP 3.0/2.2 3.4/2.55 7.1/4.0 9.9/5.6 2700 3000 2200 2200 3.4 4.0
HRB-400 3.0/2.2 3.4/2.55 10.4/6.0 10.7/6.2 2700 3000 2200 2200 3.4 4.0
HRB-500MP 3.0/2.2 3.4/2.55 9.0/5.1 10.7/6.1 2200 2000 2300 2200 5.0 6.0
HRB-500 3.0/2.2 3.4/2.55 13.0/7.5 12.1/7.0 2200 2000 2300 2200 5.0 6.0
HRB-600MP 4.0/3.0 5.0/3.7 13.0/7.0 15.5/8.8 2800 3000 2600 2800 5.0 6.0
HRB-600 4.0/3.0 5.0/3.7 13.5/7.8 14.0/8.1 2800 3000 2600 2800 5.0 6.0
HRB-700MP 5.3/4.0 6.0/4.5 15.5/8.6 16.4/9.5 3300 3400 3200 3300 5.0 6.0
HRB-700 5.3/4.0 6.0/4.5 16.6/9.6 17.0/9.8 3300 3400 3200 3300 5.0 6.0
HRB-750MP 5.3/4.0 6.0/4.5 16.0/9.2 18.3/10.6 2000 2000 2000 2000 8.4 10.0
HRB-750 5.3/4.0 6.0/4.5 14.3/8.3 17.3/10.0 2000 2000 2000 2000 8.5 10.0
HRB-800MP 7.5/5.5 8.4/6.3 18.5/10.7 24.4/14.1 2800 3000 2700 3100 8.4 10.0
HRB-800 7.5/5.5 8.4/6.3 18.5/10.7 26.0/15.0 2800 3000 2700 3100 8.4 10.0
HRB-900MP 10.0/7.5 11.5/8.6 23.7/13.7 33.8/19.5 3700 4500 3000 3500 8.4 10.0
HRB-900 10.0/7.5 11.5/8.6 29.0/16.7 34.0/19.6 3700 4500 3000 3500 8.4 10.0
HRB-1000MP 15.0/11.0 16.8/12.6 28.6/16.5 41.0/23.7 4400 5000 3500 3500 8.4 10.0
HRB-1000 15.0/11.0 16.8/12.6 40.0/23.1 40.0/23.1 4400 5000 3500 3500 8.4 10.0
HRB-1110MP 10.0/7.5 11.5/8.6 17.0/9.8 30.5/17.6 1300 2200 1300 1800 13.0 16.0
HRB-1110 10.0/7.5 11.5/8.6 18.2/10.5 29.0/16.7 1300 2200 1300 1800 13.0 16.0
HRB-1100MP 15.0/11.0 16.8/12.6 28.9/16.7 40.5/23.4 1700 2100 1800 2000 17.0 20.0
HRB-1100 15.0/11.0 16.8/12.6 31.2/18.0 40.0/23.1 1700 2100 1800 2000 17.0 20.0
HRB-1200MP 17.5/13.0 20.7/15.5 40.5/23.4 50.0/29.0 2700 3000 2500 2900 17.0 20.0
HRB-1200 17.5/13.0 20.4/15.3 43.3/25.0 54.0/31.2 2700 3000 2500 2900 17.0 20.0
HRB-1300MP 24.7/18.5 30.0/22.7 55.8/32.2 65.0/37.5 4300 4500 3600 3800 17.0 20.0
HRB-1300 24.7/18.5 30.0/22.7 65.0/37.5 69.3/40.0 4300 4500 3600 3800 17.0 20.0
2 stage Single phrase HRB-102/1 0.4/0.33 0.5/0.4 3.6 / – 3.8 / – 1200 1200 1000 1000 1.4 1.65
HRB-202/1 0.85/0.63 1.0/0.75 4.4 / – 5.3 / – 2100 2100 1700 1700 1.4 1.65
HRB-302/1 1.2/0.9 1.5/1.1 4.8 / – 6.0 / – 2100 2500 2000 2000 1.4 1.65
HRB-402S/1 1.5/1.1 2.0/1.5 11.8 / – 12.5 / – 2500 2500 2300 2400 2.5 3.2
HRB-402/1 2.5/1.83 3.0/2.2 12.8 / – 15.5 / – 3500 3500 2500 2600 2.5 3.2
Three phrases HRB-102 0.5/0.4 0.7/0.5 2.4/1.4 2.6/1.5 1200 1500 1000 1000 1.4 1.65
HRB-202MP 1.0/0.75 1.2/0.93 2.8/1.6 3.6/2.1 2000 2500 1500 2000 1.4 1.65
HRB-202 1.0/0.75 1.2/0.93 4.0/2.3 4.2/2.4 2000 2500 1500 2000 1.4 1.65
HRB-302MP 1.5/1.1 2.0/1.5 3.2/1.8 4.0/2.3 2700 3000 2000 2200 1.4 1.65
HRB-302 1.5/1.1 2.0/1.5 4.8/2.8 5.2/3.0 2700 3000 2000 2200 1.4 1.65
HRB-402SMP 2.0/1.5 2.3/1.75 5.5/3.1 7.2/4.0 2500 2800 2400 2800 2.5 3.2
HRB-402S 2.0/1.5 2.3/1.75 7.6/4.5 8.3/4.8 2500 2800 2400 2800 2.5 3.2
HRB-402MP 3.0/2.2 3.4/2.55 7.1/4.0 9.4/5.4 3500 4000 2600 3000 2.5 3.2
HRB-402 3.0/2.2 3.4/2.55 9.5/5.6 10.9/6.3 3500 4000 2600 3000 2.5 3.2
HRB-502MP 3.0/2.2 3.4/2.55 8.1/4.5 10.7/6.1 2700 3000 2200 2800 3.4 4.1
HRB-502 3.0/2.2 3.4/2.55 10.4/6.0 11.8/6.8 2700 3000 2200 2800 3.4 4.1
HRB-602MP 4.0/3.0 5.0/3.7 11.4/5.7 13.5/8.0 3800 4200 3300 4000 3.4 4.1
HRB-602 4.0/3.0 5.0/3.7 14.0/8.1 14.7/8.5 3800 4200 3300 4000 3.4 4.1
HRB-702MP 5.3/4.0 6.0/4.5 15.0/8.5 16.3/9.4 4500 5000 3700 4300 3.4 4.1
HRB-702 5.3/4.0 6.0/4.5 16.5 /9.5 16.5/9.5 4500 5000 3700 4300 3.4 4.1
HRB-802MP 5.3/4.0 6.0/4.5 16.5/9.4 18.4/11.0 3500 3700 3000 3500 5.2 6.1
HRB-802 5.3/4.0 6.0/4.5 17.0/9.8 20.0/11.5 3500 3700 3000 3500 5.2 6.1
HRB-902MP 7.5/5.5 8.4/6.3 22.9/13.2 24.2/14.0 5000 5200 4000 4300 5.2 6.1
HRB-902 7.5/5.5 8.4/6.3 22.0/12.7 24.0/14.0 5000 5200 4000 4300 5.2 6.1
HRB-1002MP 10.0/7.5 11.5/8.6 24.0/14.0 29.3/16.9 5500 6000 4300 4500 5.2 6.1
HRB-1002 10.0/7.5 11.5/8.6 31.21/18.0 26.8/15.5 5500 6000 4300 4500 5.2 6.1
HRB-1102MP 15.0/11.0 16.8/12.6 39.0/22.5 52.6/30.5 5500 6200 4000 4300 8 9.5
HRB-1102 15.0/11.0 16.8/12.6 40.0/23.1 50.2/29.0 5500 6200 4000 4300 8.0 9.5
HRB-1202MP 20.0/15.0 23.0/17.3 40.7/23.5 52.3/30.2 6500 7200 4500 4800 8 9.5
HRB-1202 20.0/15.0 23.0/17.3 40.7/23.5 56.0/32.3 6500 7200 4500 4800 8.0 9.5
HRB-1112MP 15.0/11.0 16.8/12.6 36.4/21.0 47.5/27.4 2500 2500 2000 2300 14.0 18.0
HRB-1112 15.0/11.0 16.8/12.6 43.3/25.0 45.2/26.1 2500 2500 2000 2300 14.0 18.0
HRB-1212MP 20.0/15.0 23.0/17.3 54.2/31.3 54.7/31.6 3000 3800 2300 3000 14.0 18.0
HRB-1212 20.0/15.0 23.0/17.3 52.5/30.8 58.4/33.7 3000 3800 2300 3000 14.0 18.0
HRB-1302MP 17.5/13.0 20.7/15.5 36.4/21.0 48.5/28.0 2200 2500 2500 2700 17.5 22.0
HRB-1302 17.5/13.0 20.4/15.3 54.0/31.2 54.0/31.2 2200 2500 2500 2700 17.5 22.0
HRB-1402MP 20.7/15.5 24.7/18.5 51.0/29.1 65.6/38.0 3000 3500 3000 3200 17.5 22.0
HRB-1402 20.7/15.5 24.7/18.5 65.5/37.5 65.5/37.5 3000 3500 3000 3200 17.5 22.0
HRB-1502MP 29.3/22.0 34.4/25.8 60.0/34.7 89.0/51.6 4800 4800 4500 4800 17.5 22.0
HRB-1502 29.3/22.0 35.7/26.8 76.0/43.9 82.0/47.3 4800 4800 4500 4800 17.5 22.0
HRB-1602MP 33.0/25.0 40.0/30.0 86.0/51.6 91.0/55.0 5500 5500 5000 5000 17.5 22.0
HRB-1602 33.0/25.0 40.0/30.0 86.0/51.6 86.6/50.0 5500 5500 5000 5000 17.5 22.0
HRB-1503MP 20.7/15.5 24.7/18.5 48.2/27.8 55.4/32.0 1300 1200 1500 1100 33.0 40.0
HRB-1503 20.7/15.5 24.7/18.5 50.0/28.8 65.5/37.8 1300 1200 1500 1100 33.0 40.0
HRB-1603MP 24.7/18.5 30.0/22.7 62.0/35.8 70.3/40.6 2000 1800 2400 1800 33.0 40.0
HRB-1603 24.7/18.5 30.0/22.7 65.0/37.5 74.3/42.9 2000 1800 2400 1800 33.0 40.0
HRB-1703MP 33.5/25.0 40.0/30.0 75.0/43.3 91.3/52.7 2600 2300 2800 2500 33.0 40.0
HRB-1703 33.5/25.0 40.0/30.0 75.0/43.3 91.8/53.0 2600 2300 2800 2500 33.0 40.0
HSB-30152 – / – 20.0/15.5 – / – 52.0/30.0 – 3000 – 3000 – 20.0

Download
  • The above performance is based on standard condition of temperature 20℃ and atmospheric pressure of 1,013 mbar.
  • The performance tolerance is ±10%.
  • The above performance is based on standard condition of temperature 20℃ and atmospheric pressure of 1,013 mbar.
  • The performance tolerance is ±10%.
  • The above performance is based on standard condition of temperature 20℃ and atmospheric pressure of 1,013 mbar.
  • The performance tolerance is ±10%.
